T113 环形螺纹力传感器

适用于汽车压装、自动化组装、3C产品测试；
新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统，且动态响应频率高。

产品描述

●特点和用途

高度低、变形量小；

不锈钢材料；

防护等级：IP66、可定制；

汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、

机器人领域、模具组装及其他工业测试、测量及控制系统；

动态响应频率高；

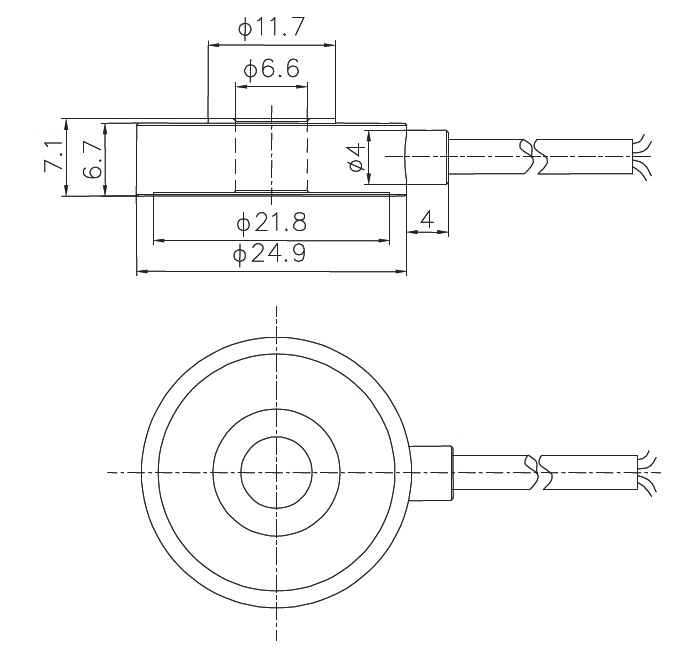

●安装尺寸

T113 安装图纸

●参数表

额定量程	Capacity	50,100,200,500,1000 N
灵敏度	Sensitivity	1.5±20％ mV/V
零点平衡	Zero Balance	± 5% mV/V
非线性	Non-linearity	1％ F.S.
滞后误差	Hysteresis Error	0.5％ F.S.
重复性	Repetition	0.2％ F.S.
蠕变（30分钟）	Creep (30 min)	0.2％ F.S.
温度对灵敏度漂移	Temp. effect on sensitivity (TKc)	0.05％ F.S./10℃
温度对零点漂移	Temp. effect on zero balance (TKo)	0.05％ F.S./10℃
输入电阻	Input Resistance	700±20 Ω
输出电阻	Output Resistance	700±10 Ω
绝缘电阻	Insulating Resistance	≥5000MΩ/ 100VDC
激励电压	Excitation Voltage	5〜15 V
最大激励电压	Max. excitation Voltage	20 V
温度补偿范围	Compensation Range	-10〜60℃
工作温度范围	Service Temperature Range	-20〜80℃
安全负载	Limit load (E L)	150％ F.S.
破坏负载	Breaking load (E d)	200％ F.S.
电缆线尺寸	Cable Size	φ3×4000 mm
材料	Material (Measuring element)	stainless steel （不锈钢）
保护等级	IP Class	IP66

●受力方向 ●接线方式

t112c-3

接线1

●下载

T113 .pdf
