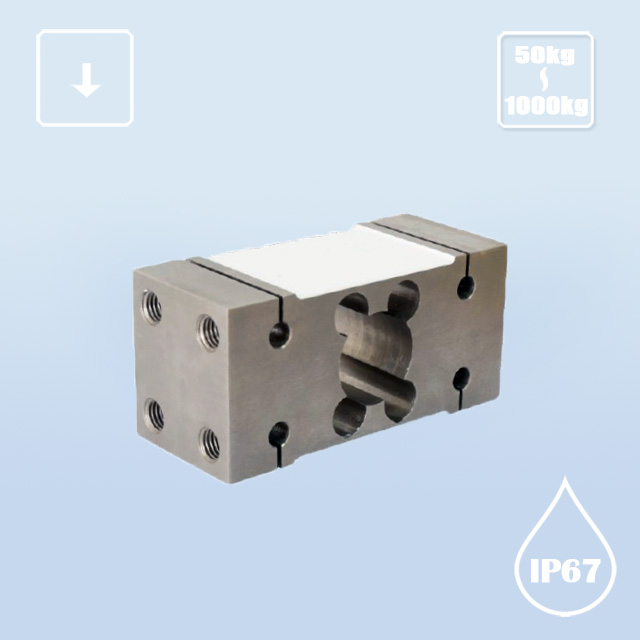

T717B
Right
称重
100N〜1000N, 1KN〜20kN
IP67
安装尺寸
参数表
参数 | Specifications | 技术指标 / Technique |
额定量程 | Capacity | 50,100,200,300,500,1000 kg |
灵敏度 | Sensitivity | 2.0±0.002 mV/V |
零点输出 | Zero Balance | ≤1% F.S. |
非线性 | Non-linearity | ≤0.017％ F.S. |
滞后误差 | Hysteresis Error | ≤0.017％ F.S. |
重复性 | Repetition | ≤0.01％ F.S. |
蠕变（30分钟） | Creep (30 min) | ≤0.017％ F.S. |
温度对灵敏度漂移 | Temp. effect on sensitivity (TKc) | ≤0.002％ F.S. / 10℃ |
温度对零点漂移 | Temp. effect on zero balance (TKo) | ≤0.002％ F.S. / 10℃ |
输入电阻 | Input Resistance | 380±20 Ω |
输出电阻 | Output Resistance | 350±10 Ω |
绝缘电阻 | Insulating Resistance | ≥5000 MΩ / 100VDC |
激励电压 | Excitation Voltage | 5 V |
最大激励电压 | Max. excitation Voltage | 15 V |
温度补偿范围 | Compensation Range | -10〜40℃ |
工作温度范围 | Service Temperature Range | -40〜65℃ |
安全负载 | Limit load (E L) | 150％ F.S. |
破坏负载 | Breaking load (E d) | 300％ F.S. |
电缆线尺寸 | Cable size | φ6.3×2500 mm |
单件重量 | Weight (G),approx. | 0.9 kg |
材料 | Material (Measuring element) | 不锈钢 (Stainless Steel) |
保护等级 | IP Class | IP67 |
特点及应用
不锈钢材质，稳定性强
综合灵敏度高，结构紧凑
四角偏差已补偿
长期稳定性好
主要用于不锈钢防水秤，化工防水制药行业的过程称重
受力方向
配线图
