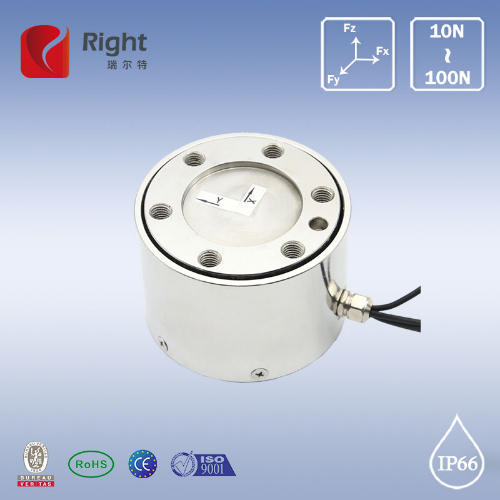

T510
Right
多维力
1N〜100N
IP66
安装尺寸
参数表
参数 | Specifications | 技术指标 / Technique |
额定量程 | Capacity | X:10/25/50 Y:10/25/50 Z:25/50/100 |
灵敏度 | Sensitivity | ≈1.0 mV/V |
零点平衡 | Zero Balance | ±2% F.S. |
非线性 | Non-linearity | 0.2％ F.S. |
滞后误差 | Hysteresis Error | 0.2％ F.S. |
重复性 | Repetition | 0.2％ F.S. |
互扰误差 | Interference error | 0.5％ F.S. |
蠕变（30分钟） | Creep (30 min) | 0.2％ F.S. |
温度对灵敏度漂移 | Temp. effect on sensitivity (TKc) | 0.1％ F.S. / 10℃ |
温度对零点漂移 | Temp. effect on zero balance (TKo) | 0.1％ F.S. / 10℃ |
输入电阻 | Input Resistance | 700±10 Ω |
输出电阻 | Output Resistance | 700±10 Ω |
绝缘电阻 | Insulating Resistance | ≥5000 MΩ / 100VDC |
激励电压 | Excitation Voltage | 5〜10 V |
最大激励电压 | Max. excitation Voltage | 15 V |
温度补偿范围 | Compensation Range | -10~40℃ |
工作温度范围 | Service Temperature Range | -20~75℃ |
安全负载 | Limit load (E L) | 150% F.S. |
破坏负载 | Breaking load (E d) | 300％ F.S. |
电缆线尺寸 | Cable Size | φ6x3000 mm |
单件重量 | Weight (G),approx. | 1.6 Kg |
保护等级 | IP Class | IP66 |
特点及应用
精度高、抗偏载能力强；抗干扰能力强，稳定性高。
广泛应用于各个工业领域，如产品测试，机器人装配，打磨和抛光等。
新型结构设计优化方法和丰富的设计经验，抑制传感器各方向间的互相干扰，提高传感器刚性的同时保证其灵敏度。
二维、三维或六维力测量，精度高、抗偏载能力强，容易安装，串扰小，耐冲击力，稳定性好，体积小，响应快，过载能力强，可
用于军工等级的测量，机器手臂精密控制、曲面研磨抛光，加工中心精雕加工、医疗设备精密测试，接受定制规格。
三维力测量，精度高、抗偏载能力强，容易安装，串扰小，耐冲击力，稳定性好，体积小，响应快，可用于军工等级的测量，机器
手臂精密控制、曲面研磨抛光，加工中心精雕加工、医疗设备精密测试，接受定制规格。
受力方向
接线方式
下载
T510.pdf
