T908C
Right
扭力
0.1~ 5Nm
IP66

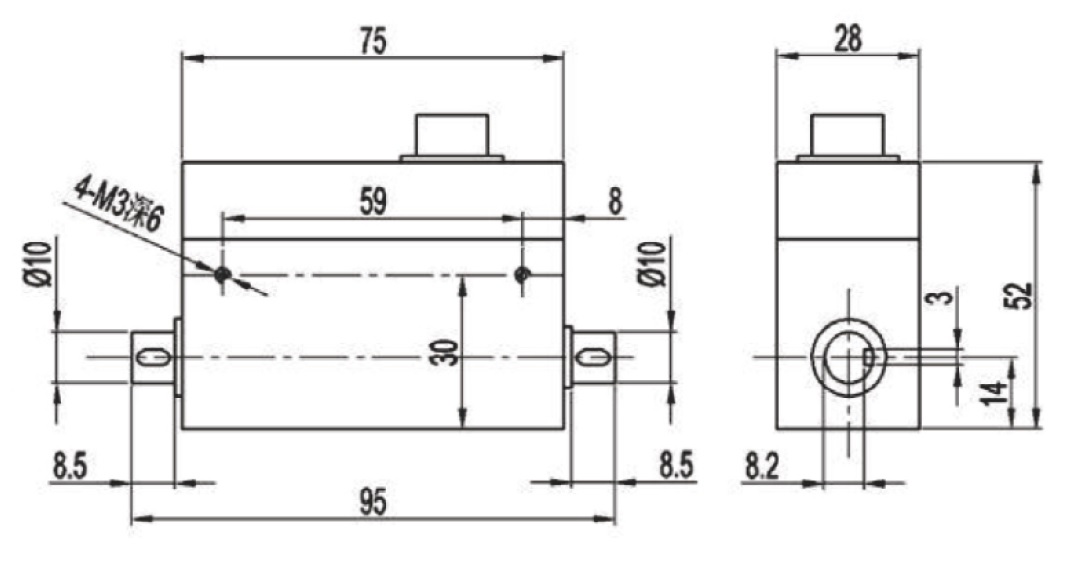

安装尺寸
参数
参数 | Specifications | 技术指标 / Technique |
额定量程 | Capacity | 0.1,0.2,0.3,0.5,1,2,3,5 N.m |
灵敏度 | Sensitivity | 1.0~1.5 mV/V |
零点平衡 | Zero Balance | ±1% F.S. |
非线性 | Non-linearity | 0.2％ F.S. |
滞后误差 | Hysteresis Error | 0.2％ F.S. |
重复性 | Repetition | 0.1％ F.S. |
蠕变（30分钟） | Creep (30 min) | 0.2％ F.S. |
温度对灵敏度漂移 | Temp. effect on sensitivity (TKc) | 0.1％ F.S. / 10℃ |
温度零点漂移 | Temp. effect on zero balance (TKo) | 0.1％ F.S. / 10℃ |
输入电阻 | Input Resistance | 350±10 Ω |
输出电阻 | Output Resistance | 350±10 Ω |
绝缘电阻 | Insulation Resistance | ≥5000MΩ/ 100VDC |
激励电压 | Excitation Voltage | 12 V |
最大激励电压 | Max. excitation Voltage | 20 V |
温度补偿范围 | Compensation Range | -10〜60℃ |
工作温度范围 | Service Temperature Range | -30〜60℃ |
安全负载 | Limit load (E L) | 120％ F.S. |
破坏负载 | Breaking load (E d) | 150％ F.S. |
电缆线尺寸 | Cable Size | 3000 mm |
保护等级 | IP Class | IP66 |
特点及应用
电阻应变为敏感元件和集成电路构成的一体产品
精度高，性能稳定可靠
没有集流环等磨损，可高速长时间运转，输出正反转扭矩信号
两端均为键连接
最高转速不超过4000转/分钟

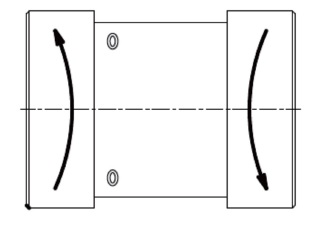

受力方向
接线方式
下载
T908C.pdf
