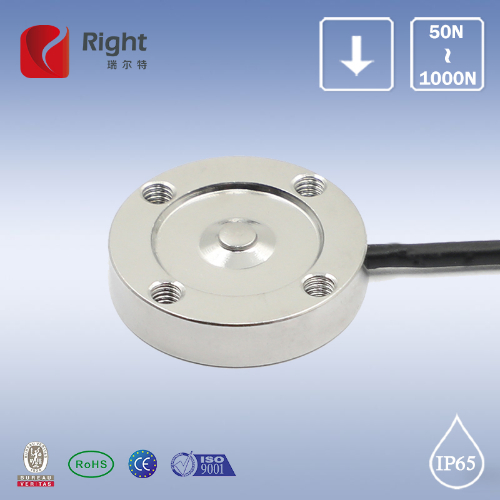

T117 微型超薄压向力传感器

超薄型专为压力或在线压缩应用而设计的微型负载按钮，材料由坚固的17-4 PH 不锈钢制成。配有螺纹安装孔，高度仅为5mm，非线性度为0.5%。

产品描述

●特点和用途

超薄设计、变形量小、外形尺寸小、量程大；

不锈钢材料、高温可定制；

防护等级：IP65 可定制；

汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、

模具组装及其他工业测试、测量及控制系统；

精度高，长期稳定性好，可靠性好，耐疲劳，使用频率高，蠕变性能好，温度漂移小，动态响应频率高；

●安装尺寸

T117 安装图纸

●参数表

额定量程	Capacity	50,100,200,500,1000 N
灵敏度	Sensitivity	1.5±20％ mV/V
零点平衡	Zero Balance	± 0.05 mV/V
非线性	Non-linearity	0.5％ F.S.
滞后误差	Hysteresis Error	0.5％ F.S.
重复性	Repetition	0.2％ F.S.
蠕变（30分钟）	Creep (30 min)	0.2％ F.S.
温度对灵敏度漂移	Temp. effect on sensitivity (TKc)	0.05％ F.S./10℃
温度对零点漂移	Temp. effect on zero balance (TKo)	0.05％ F.S./10℃
输入电阻	Input Resistance	800~1100 Ω
输出电阻	Output Resistance	800~1100 Ω
绝缘电阻	Insulating Resistance	≥5000M Ω/ 100VDC
激励电压	Excitation Voltage	5〜12 V
最大激励电压	Max. excitation Voltage	15 V
温度补偿范围	Compensation Range	-10〜60℃
工作温度范围	Service Temperature Range	-20〜80℃
安全负载	Limit load (E L)	150％ F.S.
破坏负载	Breaking load (E d)	200％ F.S.
电缆线尺寸	Cable Size	φ2×4000 mm
材料	Material (Measuring element)	不锈钢（stainless steel）
单件重量	Weight (G),approx.	0.1 kg
保护等级	IP Class	IP65（可定制）

●受力方向 ●接线方式

T114 受力方式

接线1

●下载T117.pdf
