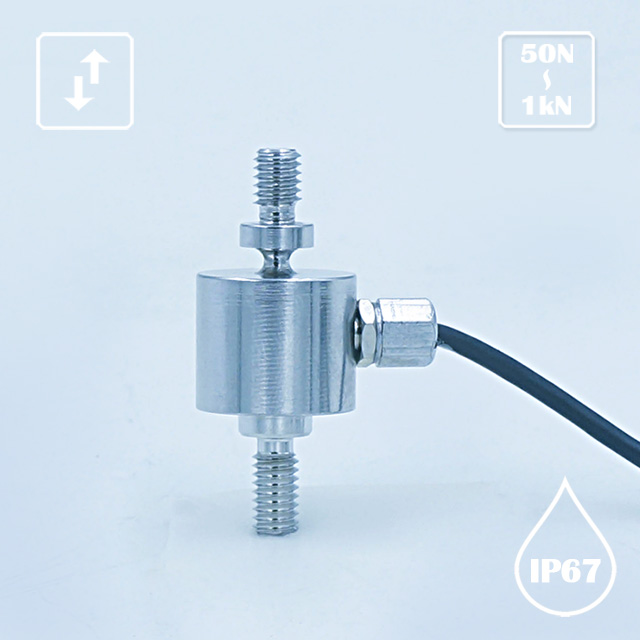

T301
Right
拉压向
1N〜100N, 100N〜1000N
IP67
安装尺寸
参数表
参数 | Specifications | 技术指标 / Technique |
额定量程 | Capacity | 50,100,200,500,1000 N |
灵敏度 | Sensitivity | 1.0±20％ mV/V |
零点平衡 | Zero Balance | ±0.05 mV/V |
非线性 | Non-linearity | 0.5％F.S. |
滞后误差 | Hysteresis Error | 0.5％F.S. |
重复性 | Repetition | 0.2％F.S. |
蠕变（30分钟） | Creep (30 min) | 0.2％F.S. |
温度对灵敏度漂移 | Temp. effect on sensitivity (TKc) | 0.2％F.S. / 10℃ |
温度对零点漂移 | Temp. effect on zero balance (TKo) | 0.2％F.S. / 10℃ |
输入电阻 | Input Resistance | 800〜1100Ω |
输出电阻 | Output Resistance | 800〜1100Ω |
绝缘电阻 | Insulating Resistance | ≥5000MΩ/ 100VDC |
激励电压 | Excitation Voltage | 5〜12V |
最大激励电压 | Max. excitation Voltage | 15V |
温度补偿范围 | Compensation Range | -10〜60℃ |
工作温度范围 | Service Temperature Range | -20〜80℃ |
安全负载 | Limit load (E L) | 150％F.S. |
破坏负载 | Breaking load (E d) | 200％F.S. |
电缆线尺寸 | Cable Size | φ2×4000 mm |
单件重量 | Weight (G),approx. | 0.1 kg |
材料 | Material (Measuring element) | 不锈钢（stainless steel） |
保护等级 | IP Class | IP67 |
特点及应用
微型传感器、高度低、变形量小；
不锈钢材料；
拉压双向；
动态响应频率高；
主要用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、
机器人领域、模具组装及其他工业测试、测量及控制系统；
受力方向
接线方式
下载
T301.pdf
